Sekundární anténa

Anténa určená pro sekundární přehledový radar.

Sekundární anténa přehledového radiolokátoru navržená a vyráběná firmou RAMET a.s. je určena jak pro radar MSSR M10SR tak i pro radary jiných výrobců. Konstrukce antény umožňuje jak samostatnou, tak kombinovanou instalaci s primární anténou PSR MORAVA nebo primárními anténami jiných výrobců.

Anténa je vysílacím a přijímacím prvkem sekundárního radiolokátoru, který se používá pro monitorování a řízení leteckého provozu.

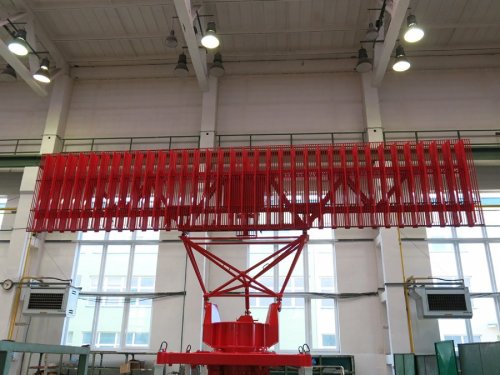

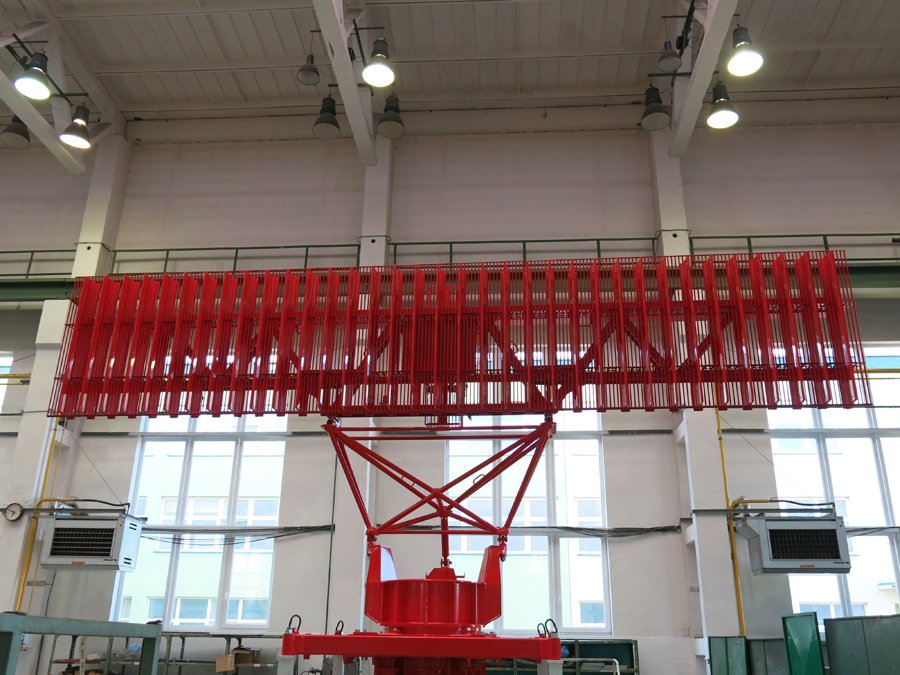

Nosnou část antény tvoří příhradový rám z hliníkových slitin. Styčnou část pro upevnění antény k základně, kterou může tvořit rotační mechanismus nebo horní okraj primární antény, tvoří dvojice styčných přírub. Vzpěry umožní otáčením matic s pravým a levým závitem seřídit anténu v elevaci. Závěsná oka slouží pro zvedání antény jeřábem. Zářič v poloze svisle stojící desky je základní vysílací a přijímací jednotkou antény. V zákrytu na anténě je poskládáno vedle sebe v řadě 35 zářičů. Stínící tyče jsou rozmístěné po pěticích mezi zářiči a po čtveřicích za krajními zářiči. Zadní zářič je umístěn za anténou a je tvořen jedním zářičem a dvěma čtveřicemi stínících tyčí. V krabici a pod kryty na rámu jsou umístěny kabely a mikrovlnné obvody.

Provozní teplota:                                           -50°C až +50°C

Mimoprovozní teplota:                                  -50°C až +65°C

Relativní vlhkost:                                           98%

Atmosférický tlak:                                          64 kPa

Odolnost proti větru za provozu:

            - při námraze (12 kg/m2)                    36 m/s

            - bez námrazy                                    45 m/s

Odolnost proti větru mimo provoz:

            - při námraze (12 kg/m2)                    50 m/s

            - bez námrazy                                    62 m/s

Zatížení sněhem                                            až 200 kg/m2

Sluneční záření                                             1135 W/m2

Zatížení deštěm                                             až 60 mm/h

Krupobití                                                        až 10 mm při 18 m/s

Rozměry antény:

            - délka                                                8300 mm

            - šířka                                                1737 mm

            - hloubka                                           888 mm

Hmotnost antény:                                          700 kg

Otáčky antény                                               8 ÷ 15 ot/min

Ruční náklon antény                                     -5° až +5°

Životnost antény                                           20 let

Frekvenční rozsah                                                              1030 – 1090 MHz

Šířka svazku v azimutální rovině                                          2,4° ± 0,25° (na úrovni -3 dB)

Zisk SUM v maximu (minimálně)                                           27 dB

Úroveň postranních laloků (maximálně)                               25 dB

Poloha maxima elevační charakteristiky                               8,0°±0,5°

Úroveň postranních laloků v oblasti

záporných úhlů (maximálně)                                                -18 dB

Polarizace                                                                             vertikální

Špičkový výkon                                                                    5 kW

Průměrný výkon                                                                   125 W
